1 交流電壓量程 50V，100V，200V，400V，800V ****輸出容量 20VA；
2 交流電流量程 0.5A，1A ，2.5A，5A，10A，20A ****輸出容量 20VA；
3 交流電壓、電流調節范圍 0∽120% FS（800V量程除外）， 調節細度 5×10－5；
4 工頻交流電壓、電流、有功功率準確度 0.05% FS；
5 無功功率準確度 0.1% FS
6 電流對同名相電壓的相位準確度 0.050；
7 頻 率 調節范圍 45∽65HZ， 調節細度 0.001HZ，調定值準確度 5×10－5；
8 相 位 調節范圍0∽359.990， 調節細度 0.010；
9 交流電壓、電流輸出波形失真度 ≤0.3%；
10 交流電壓、電流及功率輸出穩定度 ≤0.01% FS /60s；
11 諧波2∽31次，幅度0∽20%，各次諧波相位細度0.010·N（N為諧波次數）；
12 直流電壓量程 75、150、300、500V，1000V， ****輸出容量20W；
13 直流電流量程 0.5、1、2.5、5、10、20A ， ****輸出容量20W；
14 直流電壓、電流調節范圍0∽120% FS（1000V量程除外），調節細度5×10－5；
15 直流電壓、電流輸出穩定度 ≤0.01% FS /60s（峰－峰值）；
16 直流電壓調定值準確度 0.05% FS；
17 直流電流調定值準確度 0.1% FS；
18 直流75mV輸出（負載≥5Ω）準確度 0.1% FS；
19 直流測量準確度（用于變送器輸出測量） 0.01% FS（電壓0∽±24V，電流0∽±24mA）；
20 電能表測量綜合誤差 0.05% （脈沖輸出：三相額定值=6Hz）；
21 工作電源 單相220V±10%， 50HZ±5%；
22 使用環境 溫度200C±100C， 相對濕度≤85%RH；
23 體積重量 約460×430×185mm3， 24kg（含豪華型機箱）。

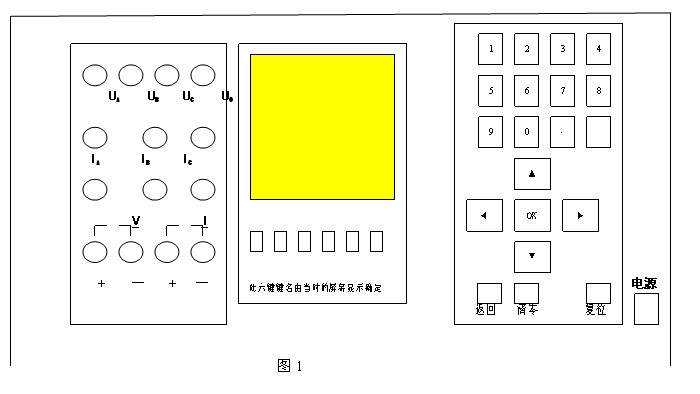

面板布置見圖1，背板布置見圖
操作說明
注意事項：
* 進行電表檢定前，通電預熱至少20分鐘。關機后至少30秒再開機。
* 電壓輸出不要短路，電流輸出不要開路。
* 要改變電壓或電流檔位，先降電壓或電流為零。
* 校驗75mV表需專用測試線。
* 如遇裝置工作時發出持續蜂鳴聲，或幅值升不起來，須關機檢查。
面板和背板 |
